Organisations des banques et mémoires programmes

Avant de voir l'ensemble des différentes paramètres d'une mémoires programme de l' ODYSSÉE 4, il est important d'en comprendre leurs organisations et leurs évolutions depuis la version 1 de l' ODYSSÉE jusqu'à la version 4 la plus complexe.

Petit rappel historique pour mieux comprendre cette organisation

ODYSSÉE a été conçu dès ses origines pour être à la fois:

- Complet : Un véritable clavier maître autonome avec toutes ses fonctions disponibles et modifiables rapidement sous la main.

- Pratique : Pour permettre une accès à toutes ses fonctions et paramètres de façon logique et en quelques touches !

- Évolutif: Toujours de nouvelles fonctions et possibilités en gardant sa logique de base

Pour répondre à ces exigences ODYSSÉE a donc nécessité:

- Un clavier /afficheur le plus simple possible mais avec un standard minimal : touches digitales, touches numériques, affichage bien visible etc...

- Un interface d'accès aux fonctions simples et efficace.

La solution retenue a donc été de modeler le clavier/afficheur au plus prés des caractéristiques, de l' organisation MIDI et des fonctionnalités d'un Clavier.

Pour cela, tant au niveau hardware, que software, il a donc été "découpé" en un "triptyque" indissociables :

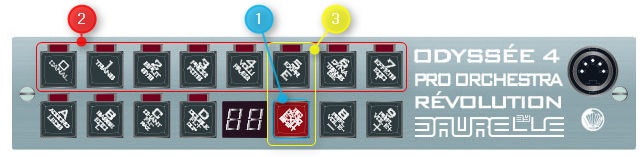

HARDWARE:

1 - Zone de Sélection des 80 mémoires programmes à

2 - Zone de Sélection des sections claviers des mémoires programmes A, B, C, D représentant respectivement Accord, Basse, Chant, Doublechant

3 - Zone de sélection des 8 paramètres des sections : Canal,Transposition, Split, Programme, Volume, Expression, Dynamique, Sustain

SOFTWARE:

1 - Sélection pour affichage / jeu d'une mémoire programme parmi 80 mémoires programmes disponibles

- Sélection directe par son numéro de à

- Sélection par décrémentation / incrémentation avec les touches ″ - ″ et ″ + ″

2 - Sélection d'une section de la mémoire programme sélectionnée en 1 pour affichage / modification

3 - Sélection d'un paramètre de la section de la mémoire programme sélectionnée en 2 pour affichage / modification

Ce "triptyque" introduit depuis l' ODYSSÉE 1 limitait alors à:

- 80 mémoires programmes disponibles

- 4 sections par mémoires programmes (A,B,C,D)

- 8 Paramètres par section (Canal, Transposition, Split, Programme, Volume, Expression, Dynamique, Sustain)

Avec l'arrivée de l'ODYSSÉE 2, pour augmenter ces possibilités tout en gardant ce fameux "triptyque", deux nouvelles notions (Banque de mémoires et groupe de paramètres) ainsi qu'une nouvelle section ont été intégrées puis enrichies avec l' ODYSSÉE 3:

- 2 Banques de mémoires programmes permettant alors 160 mémoires programmes disponibles

- création de Groupe de paramètres en remplacement de certains paramètres autorisant alors plus de 8 Paramètres par section ( Ex : "Sustain" devenu "Effets")

- une section supplémentaire E

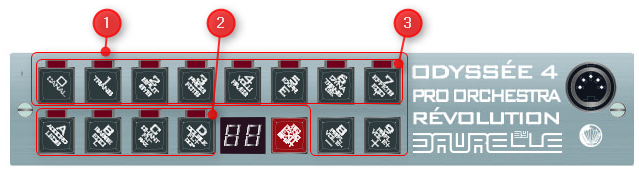

HARDWARE:

1 - Zone de Sélection de 2 banques de mémoires programmes

2 - Zone de sélection des groupes de paramètres et paramètres des sections claviers

3 - Zone de sélection de la section E des mémoires programmes et des ses paramètres

SOFTWARE:

Pour changer de banque:

1 - Sélection pour affichage / jeu d'une Banque mémoire parmi 2 banques mémoires disponibles par un appui long sur la touche ″ EXIT ″ (flip flop sur chaque banque : sélection alternative de chacune des banques )

Pour sélectionner la section E et un de ses paramètres:

2- Maintenir appuyée la touche ″ 5 ″ = ″ E ″ tout en appuyant sur la touche ″ EXIT ″ pour sélectionner consécutivement chacun des paramètres de la section E

Avec l'arrivée de l' ODYSSÉE 4 et toujours pour augmenter ces possibilités tout en gardant ce "triptyque" historique, Les nouvelles notions intégrées avec les ODYSSÉE 2 et 3 ont été généralisées et étendues et les sections claviers ont été enrichies par couches :

- 8 Banques de mémoires programmes permettant alors 640 mémoires programmes disponibles

- Les 8 paramètres originels tous remplacés par des groupes de paramètres classés par affinité

- Création de 3 couches de sections claviers

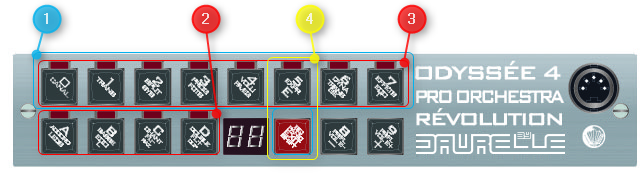

HARDWARE:

1 - Zone de Sélection des banques de mémoires programmes

2 - Zone de Sélection des couches 0, 1, 2 des sections claviers A,B,C,D des mémoires programmes

3 - Zone de sélection des groupes de paramètres des sections claviers sélectionnées par couche Ax,Bx,Cx,Dx et de leurs paramètres

4 - Zone de sélection de la section E des mémoires programmes et des ses paramètres

SOFTWARE:

Pour changer de banque:

1 - Sélection pour affichage / jeu d'une Banque mémoire parmi 2 banques mémoires disponibles par appui sur la touche ″ EXIT ″ suivi du numéro de Banque par appui d'une touche ″ 0 ″ à ″ 7 ″

Pour sélectionner un paramètre de la section E:

2- Maintient appuyée de la touche ″ E ″ tout en appuyant sur la touche ″ EXIT ″ pour sélectionner consécutivement chacun des paramètres de la section E

Donc au final, l'organisation de l' ODYSSÉE 4, dans son mode PROGRAMMATION repris et étendu de l' ODYSSÉE 1 se résume à :

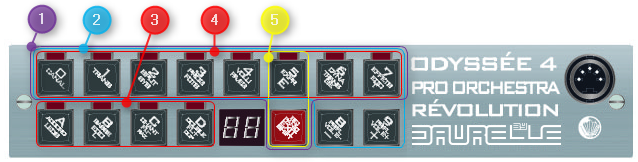

HARDWARE:

1 - Zone de Sélection des banques de mémoires programmes ,,,,,,,

2 - Zone de Sélection des mémoires programmes à

3 - Zone de Sélection des couches et sections claviers Ax, Bx, Cx, Dx des mémoires programmes

4 - Zone de sélection des groupes de paramètres des sections/couches claviers Ax, Bx, Cx, Dx et de leurs paramètres

5 - Zone de sélection de la section E des mémoires programmes et des ses paramètres

SOFTWARE:

1 - Sélection pour affichage / jeu d'une Banque mémoire parmi 8 banques mémoires disponibles par appui et maintient de la touche ″ EXIT ″ suivi du numéro de Banque par appui d'une touche ″ 0 ″ à ″ 7 ″

2 - Sélection pour affichage / jeu d'une mémoire programme parmi 80 mémoires programmes de la banque mémoire sélectionnée en 1 :

- Sélection directe par son numéro de à

- Sélection par décrémentation / incrémentation avec les touches ″ - ″ et ″ + ″

3 - Sélection d'une section de la mémoire programme sélectionnée en 2 pour affichage / modification :

Sélection des Sections , , :

- Appui consécutif de la touche A pour sélectionner successivement les sections Claviers , , soit et l'ensemble de leurs groupes de paramètres

Sélection des Sections , , :

- Appui consécutif de la touche B pour sélectionner successivement les sections Claviers , , et l'ensemble de leurs groupes de paramètres

Sélection des Sections , , :

- Appui consécutif de la touche C pour sélectionner successivement les sections Claviers , , et l'ensemble de leurs groupes de paramètres

Sélection des Sections , , :

- Appui consécutif de la touche D pour sélectionner successivement les sections Claviers , , et l'ensemble de leurs groupes de paramètres

Sélection de la Section E :

- Maintient appuyée de la touche ″ 5 ″ = ″ E ″ pour sélectionner le groupe de paramètres de la section E

4 - Sélection d'un groupe de paramètre de la section de la mémoire programme sélectionnée en 3 pour affichage / modification

Pour sections claviers A0, A1, A2, B0, B1, B2, C0, C1, C2, D0, D1, D2:

- Appui sur une des touches ″ 0 ″ à ″ 7 ″ pour sélectionner le premier paramètre de chaque groupe de paramètres

Pour Section E :

- Maintient appuyée de la touche ″ 5 ″ = ″ E ″ pour sélectionner le premier paramètre du groupe de paramètres de la section E

5 - Sélection d'un paramètre du groupe de paramètres sélectionnée en 4 de la section de la mémoire programme sélectionnée en 3 pour affichage / modification

Pour sections claviers , , , , , , , , , , , :

- Appui répété sur une des touches 0 à 7 pour sélectionner successivement les paramètres de chaque groupe de paramètres de la section clavier sélectionnée

Pour Section E :

- Maintient appuyée de la touche ″ 5 ″ = ″ E ″ et Appui répété sur la touche ″ EXIT ″ pour sélectionner successivement les paramètres la section E

C'est à la fois cette disposition et cette gestion imbriquée qui en font à la fois toute sa simplicité et toute sa puissance

et qui fait que, aujourd’hui hui encore, il est difficile de pouvoir imaginer plus simple tout en étant aussi efficace !
