BRANCHEMENTS

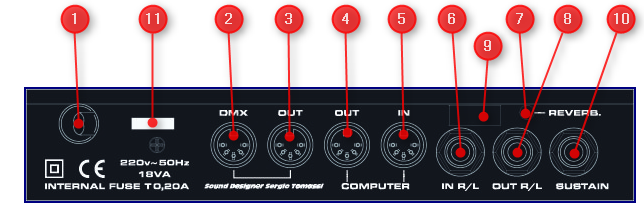

  1. Brancher le cordon de liaison accordéon / expandeur odyssée avec le câble muni de la prise verrouillable : prise verrouillable sur l’accordéon et prise DIN sur la prise  2 ( DMX ).
  2. Brancher le câble audio ( jack / jack ) d’un côté sur la prise  8 ( OUT R/L ), et de l’autre côté sur une entrée stéréo de votre système d’amplification ( ampli, sono, chaîne hi-fi ....).


NOTE : si vous employez un cordon avec jack stéréo, vous devrez utiliser 2 entrées Droite et Gauche sur votre système d’amplification et ainsi vous bénéficierez de la fonction PANORAMIQUE ( stéréo ) de la carte son.


  1. Brancher la prise secteur 1 sur votre installation électrique.
  2. Si vous utilisez un expandeur externe, brancher un cordon MIDI sur la prise 3 ( OUT ) et sur la prise MIDI IN de votre expandeur.
  3. Si vous voulez utiliser les sons internes de votre expandeur ODYSSÉE à partir d’un clavier externe, séquenceur, ordinateur ou autre lecteur de séquences, brancher le câble MIDI OUT de votre appareil à la prise 5 ( IN COMPUTER ) du boîtier ODYSSÉE.


NOTE 1 : lorsque vous utilisez les sons de l’expandeur ODYSSÉE par l’intermédiaire de la prise DMX, les deux sorties OUT  ( 3 et 4 ) sont en parallèle. Seule la prise OUT COMPUTER ( 4 ) fonctionnera si les données sont transmises par la prise IN COMPUTER ( 5 ).


NOTE 2 : les prises IN DMX ( 2 ) et IN COMPUTER ( 5 ) ne sont pas ″ mergeable ″ c’est à dire qu’elles ne peuvent pas fonctionner en même temps.


  1. La prise 6 (  IN R/L ) du boîtier ODYSSÉE 4 permet de connecter deux entrées micro mono (Une entrée Stéréo) pour lesquelles il sera possible de gérer indépendamment les volumes ainsi que les échos.
  2. Pour déclencher le SUSTAIN, brancher la pédale à la prise 10 ( SUSTAIN ). (Vous pourrez aussi affecter la commande de sustain à un registre et/ou un accord et/ou un bouton du panneau de commandes)


NOTE 3 : Pour que le Sustain soit actif pour une Section/Split clavier il faut qu'il ait été activé dans les paramètres EFFETS de la Section/Split clavier


       EN OPTION SUR EXPANDEUR ODYSSÉE 2


  1. ( 7 ) Réglage du volume de la réverbération.
  2. ( 9 ) Sélection des différentes réverbérations.



NOTE 4 :  Numéro de Série 11 de l' Expandeur à fournir pour toute demande.
